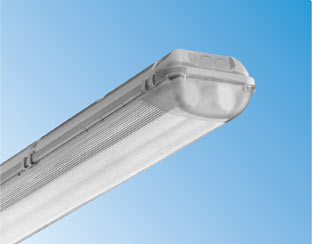

LUMINARIO FLUORESCENTE HERMÉTICO

Alhama

Nuevo diseño 100% vanguardista.
Alta eficiencia, bajo consumo.
Resistente al polvo y al agua
De fácil instalación (10 min.)
Economico.
Cuerpo 100% de Policarbonato.

CONCEPTO ORIENTADO a la PRÁCTICA

...

T-8 ó T-5

IP-66.7

CARACTERÍSTICAS GENERALES:	...
	Los luminarios herméticos de la serie Alhama cumplen con los requisitos del uso practico. Los materiales utilizados aseguran un grado de protección permanente IP 66 y un excelente grado de protección mecánica, este sistema de iluminación destaca por un funcionamiento seguro en condiciones ambientales adversas y por su instalación fácil en diferentes ambientes estructurales. Se surten totalmente electrificados con lámparas T-8 ó T-5 y balastro electrónico a 120 Colts ó multivoltaje, (120-277V 50-60Hz.) de alta eficiencia.
		Tabla de Luminosidad

MODELOS A SU DISPOSICIÓN			Dimensiones (Cm.)			La mercancía viaja por riesgo y cuenta del cliente. Productos L.A.B. en nuestras oficinas.
Código	Modelo	Potencia	Largo	Ancho	Altura
100232	ALHAMA 232	2X32 Watts	127.7	14.5	10.1
100132	ALHAMA 132	1X32 Watts	127.7	10	10.1
100258	ALHAMA 258	2X58 Watts	157.3	16	10.1
100218	ALHAMA 218	2X18 Watts	660	16	10.1
100232G	ALHAMA232	SOLO GABINETE	127.7	14.5	10.1

VENTAJAS ADICIONALES:

DATOS TÉCNICOS:

Número de luminarias en el local
E_n		300lx		500lx
Altura del local	H	2.5m	3.0m	2.5m	3.0m
...	20	3.2	3.7	5.3	6.1
...	30	4.3	4.9	7.2	8.1
Superficie	40	5.4	6.0	9.0	10.1
A	50	6.5	7.2	10.8	12.0
en metros cuadrados	60	7.5	8.3	12.5	13.6
...	80	9.7	10.5	16.1	17.5
...	100	11.7	12.6	19.5	20.9
...	150	16.7	17.8	27.8	29.7
...	200	21.6	22.9	36.1	38.2

Difusor y cuerpo de policarbonato: El cuerpo inyectado en policarbonato gris claro, apto para el reciclaje, difícilmente inflamable, con tres aberturas para cableado preformadas en los extremos y dos más en la parte superior.

Kit de Emergencia : Sobre pedido l luminario ALHAMA se puede la luminaria con KIT de emergencia

Montaje rápido y fácil mantenimiento : Las charolas y los difusores se pueden enganchar en el cuerpo de la luminaria, para la conexión eléctrica o para el mantenimiento posterior. Los broches permiten montar y desmontar rápidamente el difusor. Sujeción del broche de poliamida de manera imperdible en el difusor. Cableado interior.

Parámetros de cálculo
Factores de reflexión	p	0.7 / 0.5 / 0.2
Factor de depreciación	v	0.8
Altura del plano útil	e	0.85 m
Longitud de suspensión	l_p	0.00 ml

Bajo demanda : se pueden suministrar las luminarias para voltajes y frecuencias especiales: De 120 V, a 277 V. 50/60 Hz; Alto Voltaje de 347 V, a 480V. 50/60 Hz;

Distancias max. entre luminarias para
g1 = Ê > 1 : 1.5
Distancia longitudinal centro /centro	X_máx = 3.3 h
Distancia transversal centro /centro	Y_máx = 1.5 h
h = Altura de la luminaria sobre el plano útil

Broche de acero inoxidable sobre pedido

Factor de corrección M		Características
para el número de		fotométricas
luminarias		n_LB	n_LB
Referencia	M	..	directo DLOR	directo ULOR
1 X 18 W	3.62	0.82	0.65	0.17
1 X 36 W	1.46	0.82	0.65	0.17
1 X 58 W	1.00	0.77	0.61	0.16
2 X 18 W	2.01	0.74	0.61	0.13
2 X 36 W	0.81	0.74	0.61	0.13
2 X 58 W	0.56	0.69	0.56	0.13

Difusor resistente al impacto: Difusor resistente al impacto, transparente, superficie exterior lisa, con prismas longitudinales interiores para controlar el flujo luminoso. Inyectado semicircular.

VENTAJAS DEL BALASTRO ELECTRÓNICO Multivoltaje:

	Amplio margen de tensión de 108 a 300 V. en C.A. y de 120 a 300 V. en C.D.
	Protección contra sobretensiones.
	Suspensión de radiotransferencias según VDE 0875 T2/CISPR 15/EN 55015.
	Equipado con filtro de armónicos.
	Bajo nivel de armónicos menor que un 10%.
	Menor carga calorífica. Disminución de los gastos de climatización.
	Menor depreciación del flujo luminoso.
	Aumenta la vida de la lámpara hasta un 50%. La vida útil de 8,000 horas con balastro inductivo pasa a 12,000 horas.
	Menores costos de mantenimiento.

Tablas de Indice de Protección (IP)
VIDEOS DE INSTALACIÓN
MONTAJE AL TECHO	MONTAJE DEL DIFUSOR	DESMONTAJE DEL DIFUSOR
